Apa Itu Mesin Ukur Tiga Dimensi? Penjelasan Fungsi dan Jenisnya

Mesin ukur tiga dimensi (CMM: Coordinate Measuring Machine) adalah alat yang digunakan untuk mengukur bentuk dan dimensi benda kerja dalam koordinat tiga dimensi.

Kebutuhan akan CMM sebenarnya dapat ditemukan dalam kehidupan sehari-hari. Misalnya, saat membeli furnitur dan ternyata “ukuran baut tidak cocok!” Banyak orang mungkin pernah mengalaminya.
Salah satu penyebabnya adalah kurangnya kontrol presisi dalam proses manufaktur, sehingga terjadi penyimpangan dimensi yang berujung pada ketidaksesuaian seperti baut yang tidak pas.

Jika hanya furnitur, mungkin masih bisa ditoleransi. Namun, pada komponen otomotif atau pesawat yang menyangkut keselamatan manusia, hal tersebut tidak dapat diterima.
Oleh karena itu, pengukuran yang mampu mendeteksi kesalahan kecil yang tidak terlihat oleh mata dan mengonversinya menjadi nilai numerik sangatlah penting.

Dalam artikel ini, kami akan menjelaskan secara mudah dipahami mengenai apa itu CMM, bagaimana cara kerjanya, apa yang diukur, serta mengapa alat ini sangat penting dalam industri manufaktur, disertai contoh konkret.

Apa yang Sebenarnya Diukur?

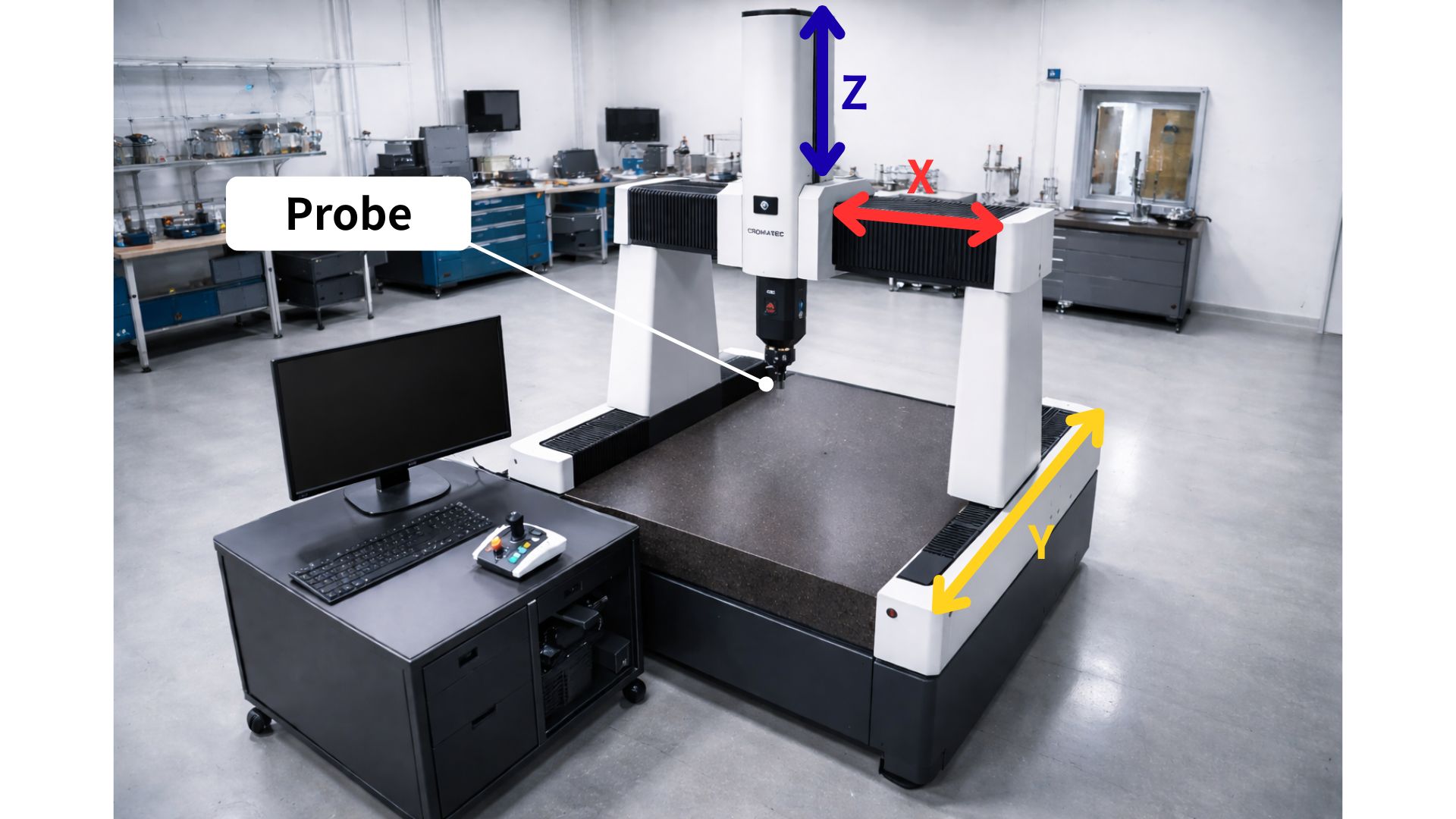

Yang diukur oleh CMM adalah “koordinat titik” dari suatu objek. Probe (sensor pengukur yang terpasang pada CMM) menyentuh permukaan benda kerja atau mendeteksinya menggunakan cahaya, lalu merekam posisi titik tersebut dalam koordinat X, Y, dan Z.
Dengan mengumpulkan banyak titik ini, ukuran seperti panjang, diameter, dan sudut dapat dihitung.

Sebagai contoh, saat mengukur diameter lubang, CMM tidak mengukur diameter secara langsung.
CMM mengukur beberapa titik di tepi lubang, membentuk lingkaran dari kumpulan titik tersebut, lalu menghitung diameternya.

Artinya, CMM tidak mengukur bentuk secara langsung, tetapi menghitung dimensi dan bentuk berdasarkan “data titik”.

Untuk Apa CMM Digunakan?

Tujuan utama CMM adalah memastikan bahwa produk dibuat sesuai dengan gambar desain.

Dalam manufaktur, gambar teknik tidak hanya mencantumkan dimensi, tetapi juga toleransi geometris. Hal ini karena inspeksi visual saja tidak cukup untuk menjamin bentuk dan posisi yang benar.

Bahkan jika menggunakan mesin CNC, penyimpangan kecil dapat terjadi akibat keausan alat, perubahan suhu, kekakuan mesin, atau kesalahan setup.
CMM digunakan untuk mengukur penyimpangan kecil tersebut secara numerik dan mengevaluasi kualitas produk secara objektif.

Selain itu, dengan menganalisis hasil pengukuran secara berkelanjutan, perubahan akurasi mesin atau indikasi kerusakan dapat dideteksi lebih awal.
Dengan demikian, CMM berperan tidak hanya dalam menjamin kualitas produk, tetapi juga dalam menjaga kondisi mesin.

Jenis-Jenis CMM

Terdapat beberapa jenis CMM berdasarkan struktur dan metode pengukurannya.

1. Tipe Bridge

Memiliki struktur seperti jembatan (bridge) yang bergerak di atas meja, dengan probe di tengah yang bergerak pada sumbu X, Y, dan Z.
Merupakan tipe standar yang banyak digunakan untuk inspeksi komponen cetakan dan kontrol kualitas produksi massal.

2. Tipe Gantry

CMM tipe gantry memiliki struktur seperti portal dengan dua kolom dan balok penghubung di atasnya.
Memiliki area pengukuran yang sangat besar dan mampu menangani benda kerja berat.
Digunakan untuk pengukuran bodi mobil, cetakan besar, dan struktur mesin industri.

3. Tipe Arm (Lengan)

Menggunakan lengan dengan beberapa sendi yang digerakkan secara manual oleh operator.
Koordinat dihitung berdasarkan sudut setiap sendi.
Memiliki fleksibilitas dan mobilitas tinggi, namun lebih dipengaruhi kondisi lingkungan dibanding tipe tetap.

4. Tipe Non-Kontak (Optik)

Mengukur tanpa menyentuh benda kerja, menggunakan sensor optik seperti laser, kamera, atau cahaya putih.
Data permukaan diambil dan dikonversi menjadi koordinat tiga dimensi.
Cocok untuk pengukuran cepat dan benda kerja yang sensitif.

Perbedaan Manual dan CNC

Perbedaan antara tipe manual dan CNC terletak pada metode penggerakan dan tingkat otomatisasi.
Tipe manual dioperasikan langsung oleh operator, sehingga hasil sangat bergantung pada keterampilan.
Sementara itu, tipe CNC menggunakan motor servo dan program otomatis, sehingga menghasilkan pengukuran yang stabil dan efisien.

Namun, tipe CNC memiliki biaya investasi yang lebih tinggi, sehingga perlu dipertimbangkan sesuai kebutuhan operasional.

Kesimpulan

CMM tidak hanya tersedia sebagai unit baru, tetapi juga dapat diperoleh sebagai mesin bekas untuk mengurangi investasi.

Perusahaan kami menyediakan dukungan jual beli untuk berbagai peralatan bekas, termasuk:
・CMM tipe bridge
・CMM tipe gantry
・CMM CNC
・Mesin ukur dan mesin perkakas lainnya

Silakan hubungi kami untuk informasi lebih lanjut.
