Jenis-jenis machining center | Penjelasan lengkap perbedaan dan karakteristik tipe vertikal, horizontal, dan 5-axis

Mesin machining center tidak hanya satu jenis, melainkan terdiri dari beberapa tipe. Sekilas, ada yang sulit dibedakan hanya dari tampilan, sementara ada juga yang memiliki perbedaan struktur yang signifikan.
Mungkin banyak yang memiliki gambaran umum seperti “mesin yang secara otomatis memotong logam”, namun belum memahami secara jelas detailnya.

Dalam artikel ini, kami akan menjelaskan secara mudah dipahami mengenai jenis utama machining center dan perbedaannya. Dengan membaca artikel ini, Anda akan dapat membayangkan secara konkret “jenis machining center apa yang paling sesuai untuk proses tertentu”.

Apa itu machining center?

Machining center adalah mesin perkakas yang mampu melakukan berbagai proses pemesinan dalam satu unit dengan mengganti alat potong (tool) secara otomatis.

Biasanya, untuk proses pemotongan logam atau resin diperlukan mesin berbeda seperti mesin frais (milling) dan mesin bubut (lathe). Namun, machining center memungkinkan berbagai proses—terutama milling—diselesaikan dalam satu mesin.

Hal ini memberikan beberapa keuntungan berikut:

Peningkatan efisiensi kerja: tidak perlu setup ulang atau perpindahan antar mesin
Pengurangan tenaga kerja: otomatisasi melalui tool changer memudahkan unmanned operation
Stabilitas akurasi: beberapa proses dapat dilakukan dalam satu penjepitan (setup), sehingga meminimalkan pergeseran posisi

Jenis utama machining center

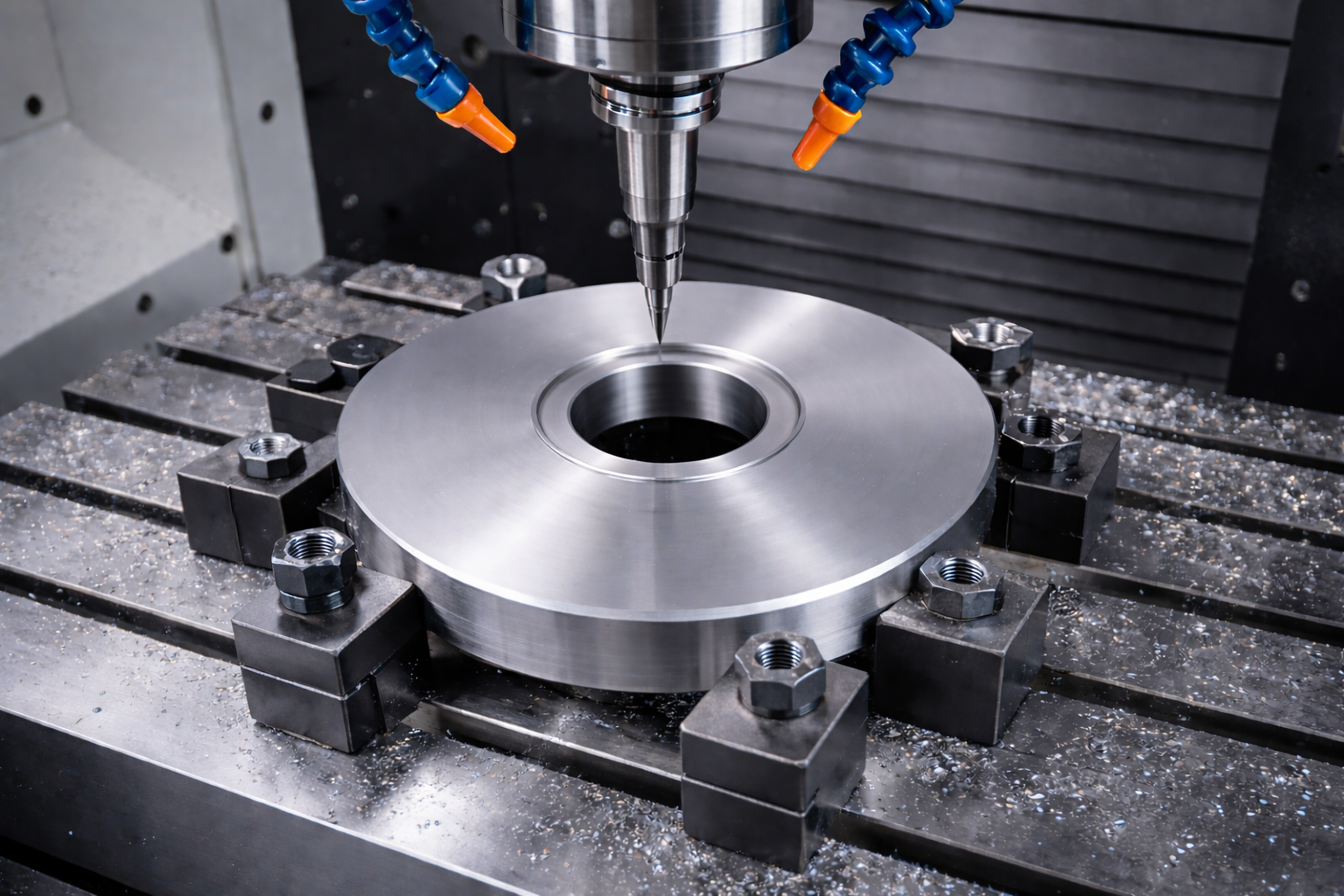

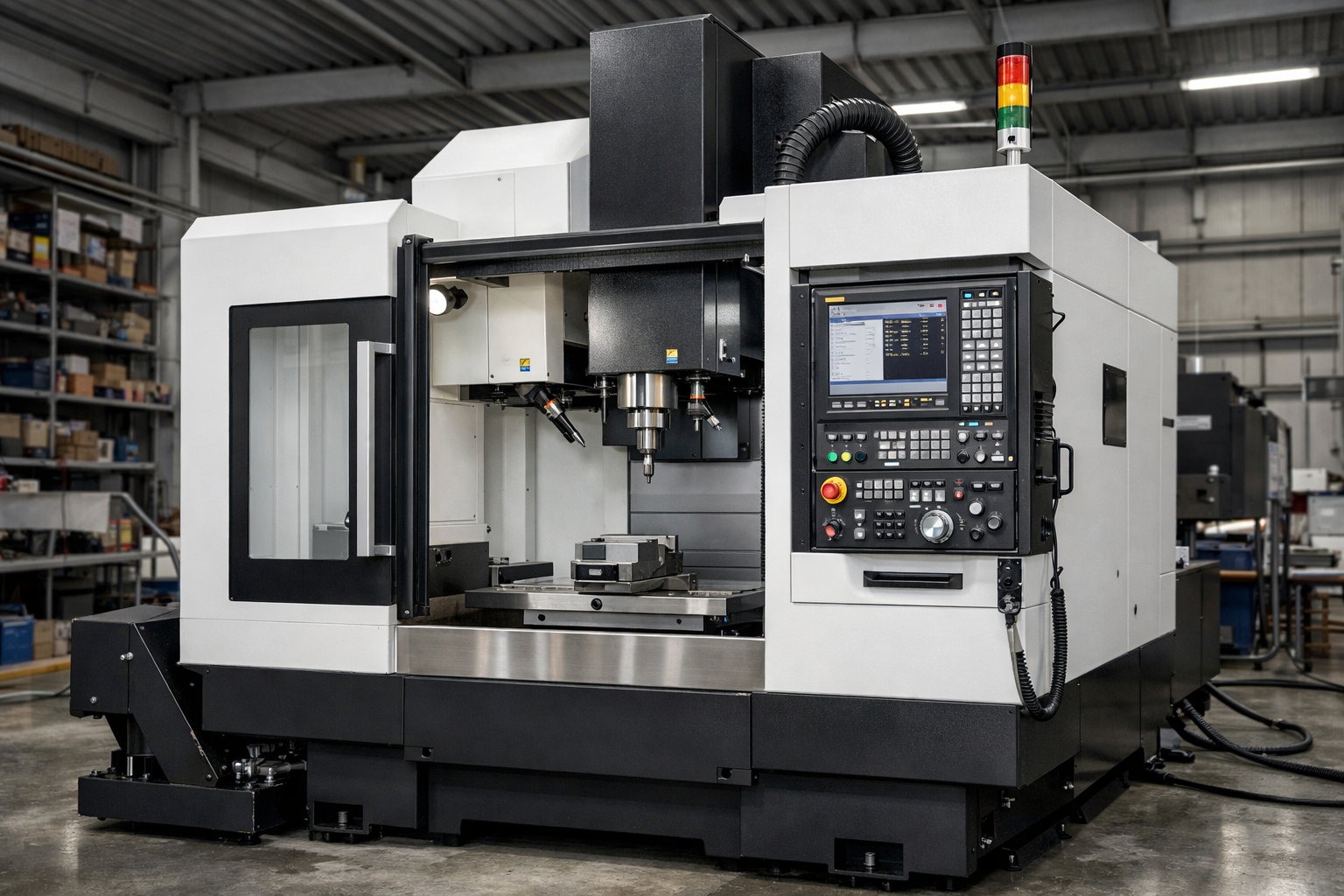

Machining center vertikal

Machining center vertikal adalah mesin perkakas dengan alat potong yang dipasang secara vertikal. Mesin ini terutama digunakan untuk proses pemotongan komponen logam.

Strukturnya menggunakan alat potong yang berputar dari atas ke bawah untuk memproses benda kerja.

Contohnya, digunakan untuk pengeboran pada disc brake sepeda atau motor, serta pembuatan lubang ulir dan alur pada pelat aluminium untuk perangkat elektronik.

Khususnya untuk komponen seperti bracket dan pelat yang memerlukan proses drilling dan slotting, machining center vertikal banyak digunakan.

Sebaliknya, untuk komponen otomotif seperti poros (shaft) dan gear yang bersifat rotational, atau produksi massal, biasanya digunakan mesin bubut, mesin khusus, atau machining center horizontal yang lebih cocok untuk operasi kontinu dan otomatisasi.

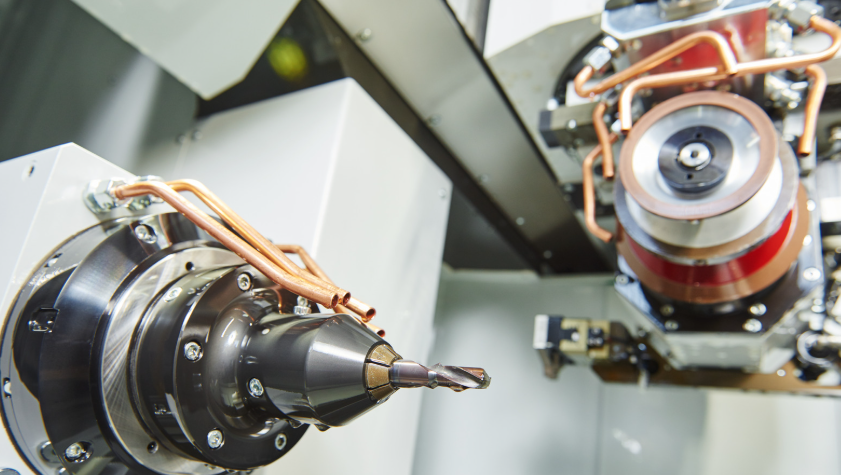

Machining center horizontal

Machining center horizontal adalah mesin dengan alat potong yang dipasang secara horizontal.

Karena proses dilakukan dari sisi samping benda kerja, chip (serpihan potong) dapat jatuh secara alami, sehingga sangat cocok untuk proses kontinu dan produksi massal.

Contoh penggunaannya adalah pada komponen mesin mobil seperti engine parts dan transmission case.

Komponen ini membutuhkan akurasi posisi tinggi pada berbagai permukaan serta operasi kontinu dalam waktu lama.

Oleh karena itu, machining center horizontal menjadi pilihan optimal karena memiliki kemampuan pembuangan chip yang baik serta kompatibilitas tinggi dengan sistem otomatisasi seperti pallet changer (perangkat penukar benda kerja secara otomatis).

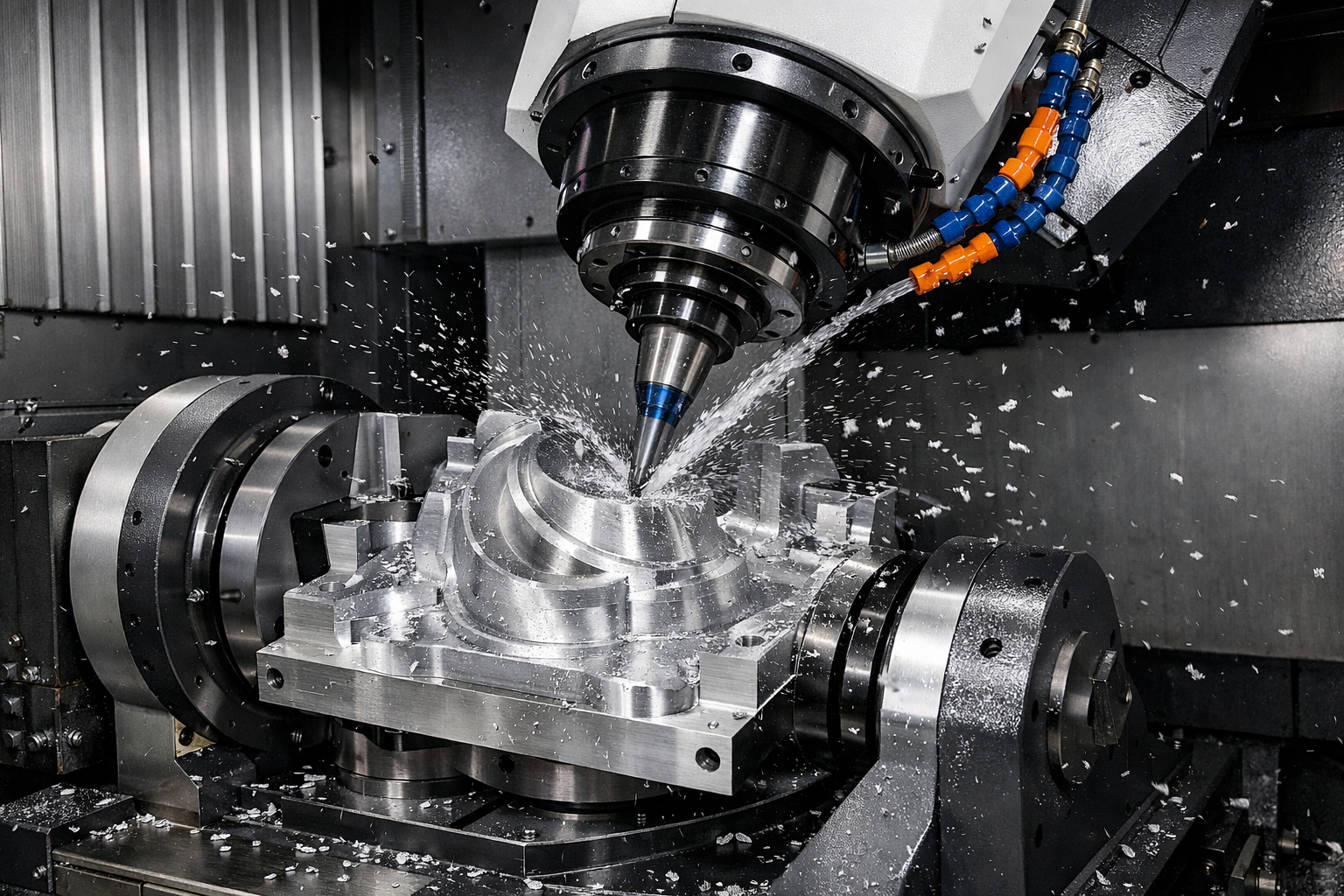

Machining center 5-axis

Machining center 5-axis adalah mesin yang dilengkapi dengan sumbu rotasi (A-axis dan B-axis) selain tiga sumbu linear (X, Y, Z).

Dengan kemampuan mengubah sudut alat atau benda kerja secara bebas, proses yang sebelumnya memerlukan beberapa setup dapat diselesaikan dalam satu kali setup.

Selain itu, terdapat dua metode utama:
・Simultaneous 5-axis (kontrol 5 sumbu secara bersamaan)
・Indexing (posisi sudut tetap selama proses)

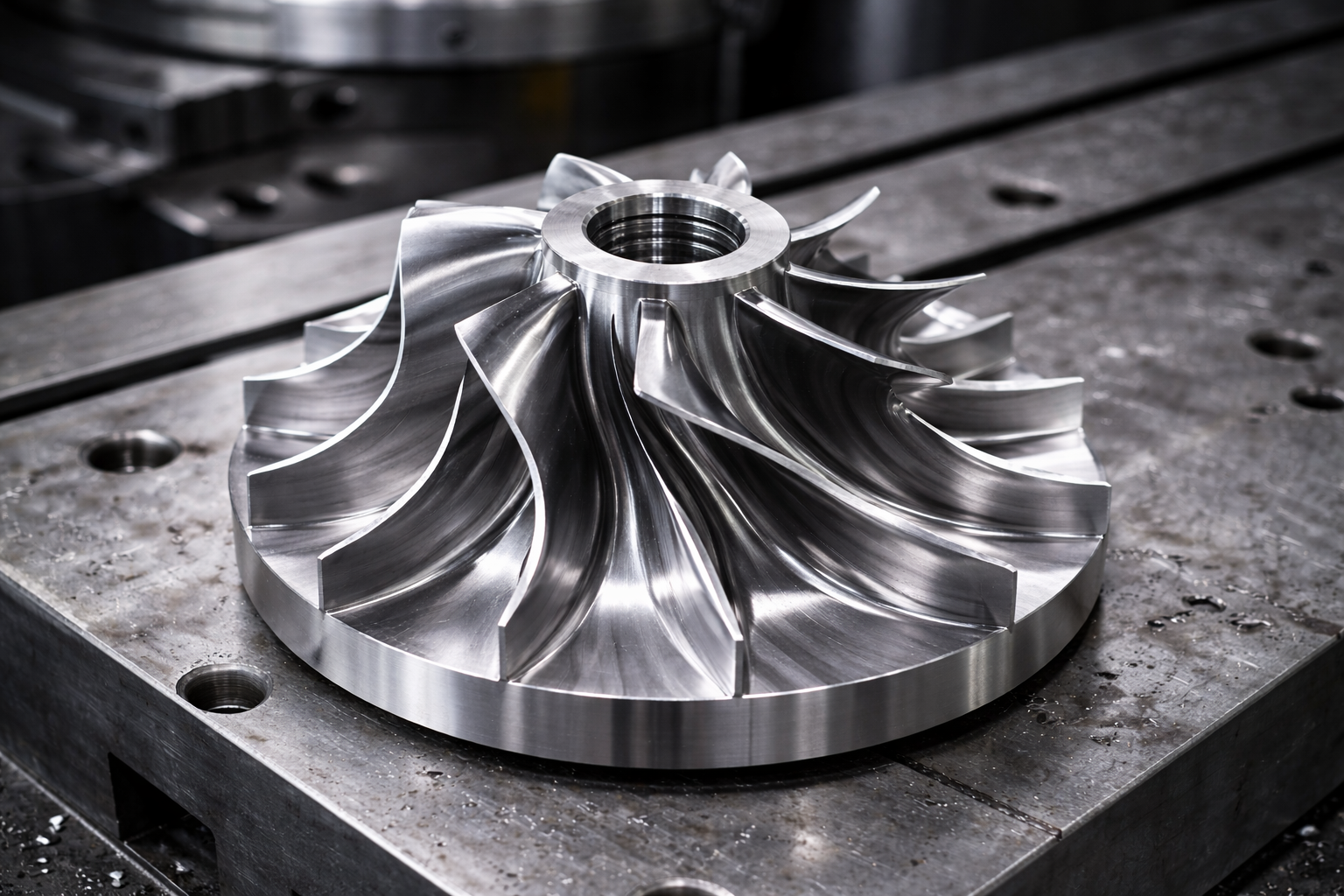

Keunggulan utama terlihat pada pemrosesan bentuk kompleks seperti undercut dan bagian belakang (hidden surfaces).

Pada mesin vertikal atau horizontal, arah pendekatan alat terbatas sehingga perlu beberapa kali repositioning. Namun, pada 5-axis, alat dapat dimiringkan sehingga memungkinkan pemesinan bentuk kompleks dalam satu proses terpadu.

Kapan machining center cocok digunakan

Jika ingin memproses bentuk permukaan kompleks
Pada mesin 3-axis, terdapat keterbatasan sudut sehingga alat tidak selalu dapat menjangkau secara optimal. Dengan 5-axis, sudut dapat diatur secara bebas sehingga memungkinkan pemrosesan yang efisien dan presisi tinggi.

Jika ingin mengurangi jumlah proses
Proses yang sebelumnya dilakukan dalam beberapa tahap dapat diselesaikan dalam satu setup. Hal ini tidak hanya mengurangi waktu setup, tetapi juga meningkatkan produktivitas secara signifikan.

Jika dibutuhkan akurasi posisi tinggi
Setiap kali dilakukan setup ulang, potensi kesalahan posisi meningkat. Dengan 5-axis, beberapa permukaan dapat diproses tanpa melepas benda kerja, sehingga sumber kesalahan dapat dihilangkan secara fundamental.

Jenis machining center lainnya

Selain tipe vertikal, horizontal, dan 5-axis, di lapangan terdapat berbagai jenis lain sesuai kebutuhan:

Gantry machining center
→ Tipe dengan kekakuan tinggi, cocok untuk benda kerja besar dan mold
Mesin multitasking (mill-turn)
→ Kombinasi mesin bubut dan machining center dalam satu unit
High-speed machining center
→ Dioptimalkan untuk pemrosesan cepat dan kualitas tinggi (misalnya aluminium)
High-precision machining center
→ Untuk komponen presisi dengan akurasi tingkat mikron
Small machining center
→ Tipe kompak untuk komponen kecil dan prototyping

Bagaimana cara memilih?

Penentuan pada dasarnya ditentukan oleh tiga faktor berikut:

① Bentuk (geometry)
② Presisi (accuracy)
③ Jumlah produksi (volume)

Contoh praktis pemilihan machining center vertikal (3-axis)

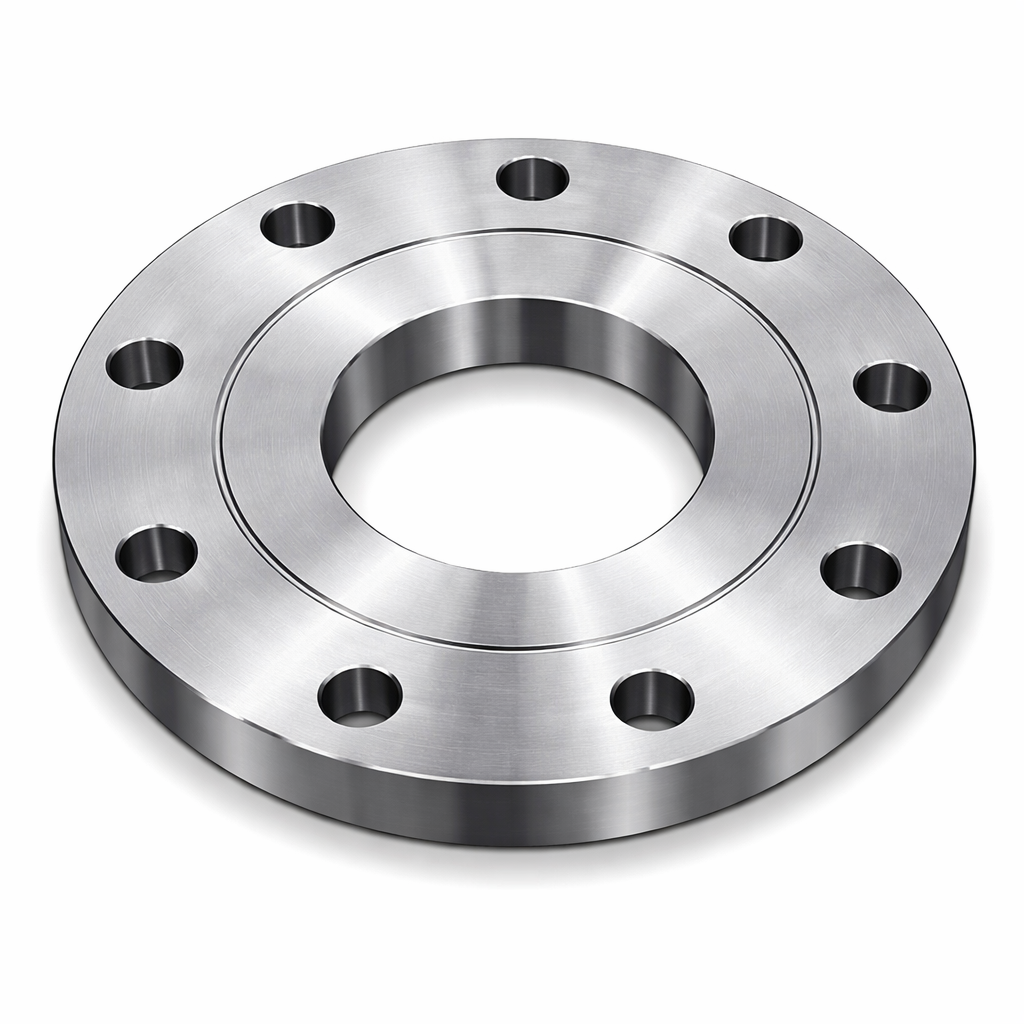

Misalnya memproduksi komponen berikut:

Diameter luar: φ300 mm
Lubang tengah: φ100 mm
Proses tambahan: lubang baut (multiple), alur
Presisi: ±0.02–0.05 (general tolerance)

→ Machining center vertikal (3-axis)

Proses drilling, slotting, dan pocket dapat dilakukan dalam satu setup.
Memudahkan pencapaian akurasi posisi dan mengurangi jumlah setup.
Spesifikasi presisi perlu dikonfirmasi pada datasheet mesin dari pabrikan.

Kesimpulan

Machining center memiliki berbagai jenis sesuai dengan aplikasi dan kebutuhan proses.

Machining center vertikal adalah tipe dasar dengan fleksibilitas tinggi untuk proses seperti drilling dan slotting.
Machining center horizontal unggul dalam pembuangan chip dan cocok untuk produksi massal serta operasi kontinu, seperti pada komponen otomotif.
Machining center 5-axis adalah tipe canggih yang memungkinkan pemrosesan bentuk kompleks dan presisi tinggi dalam satu setup.

Dasar pemilihan adalah “bentuk, presisi, dan jumlah”. Memilih mesin yang tepat berdasarkan ketiga faktor ini akan menghasilkan proses produksi yang efisien dan optimal dari segi biaya.

Kami berharap artikel ini dapat menjadi langkah awal dalam memahami dan memilih machining center yang tepat.
