Apa itu mesin gerinda? Penjelasan jenis, aplikasi, dan perbedaan presisi (permukaan, silindris, internal, centerless)

Mesin gerinda adalah mesin perkakas yang digunakan pada proses finishing akhir suatu produk.
Setelah proses pemotongan seperti bubut atau machining center, benda kerja sering kali masih memiliki penyimpangan dimensi, tonjolan berlebih, atau permukaan yang kasar.
Mesin gerinda berfungsi untuk menghilangkan bagian yang tidak diperlukan tersebut, menyempurnakan dimensi, dan menghasilkan permukaan yang halus.
Proses ini tidak hanya memengaruhi tampilan, tetapi juga sangat penting bagi akurasi, fungsi, dan daya tahan produk.
Pada artikel ini akan dijelaskan mulai dari struktur dasar mesin gerinda, jenis-jenis utama, perbedaan presisi, aplikasi, hingga poin penting dalam pemilihannya.

Apa itu mesin gerinda (grinding machine)?

Mesin gerinda adalah mesin perkakas yang menggunakan batu gerinda berputar dengan kecepatan tinggi untuk mengikis permukaan logam secara halus. Dibandingkan dengan mesin bubut atau mesin frais, mesin ini mampu menghasilkan finishing dengan presisi lebih tinggi, bahkan hingga tingkat mikron, serta kualitas kekasaran permukaan yang sangat baik. Banyak perusahaan menggunakan proses gerinda sebagai tahap finishing akhir setelah proses roughing untuk meningkatkan stabilitas dimensi dan kualitas produk.

Jenis utama mesin gerinda

Mesin gerinda permukaan

Mesin gerinda permukaan adalah mesin perkakas yang digunakan untuk menghasilkan permukaan datar dengan presisi tinggi.
Setelah bentuk dasar dibuat dengan mesin bubut atau machining center, mesin ini digunakan untuk menyempurnakan dimensi akhir, kerataan, dan kekasaran permukaan. Sesuai namanya, mesin ini digunakan untuk finishing permukaan datar dengan akurasi tinggi.

Mesin gerinda silindris

Mesin gerinda silindris adalah mesin perkakas untuk finishing diameter luar komponen berbentuk silinder seperti shaft atau roller.
Sebagai contoh, setelah shaft dibentuk melalui proses bubut, mesin ini digunakan untuk mencapai akurasi dimensi akhir, kebulatan, dan kekasaran permukaan. Penyesuaian hingga tingkat mikron yang sulit dicapai dengan bubut dapat dilakukan.
Khususnya pada komponen berputar, kesalahan kecil pada diameter luar atau kebulatan dapat menyebabkan getaran, suara bising, dan keausan, sehingga finishing presisi dengan mesin ini sangat penting.

Mesin gerinda internal

Mesin gerinda internal digunakan untuk finishing diameter dalam (bagian dalam lubang) pada komponen berbentuk silinder.
Berbeda dengan mesin gerinda silindris yang mengerjakan bagian luar, mesin ini fokus pada bagian dalam.
Umumnya digunakan untuk finishing komponen seperti bearing, gear, bushing, dan komponen hidrolik.

Mesin gerinda centerless

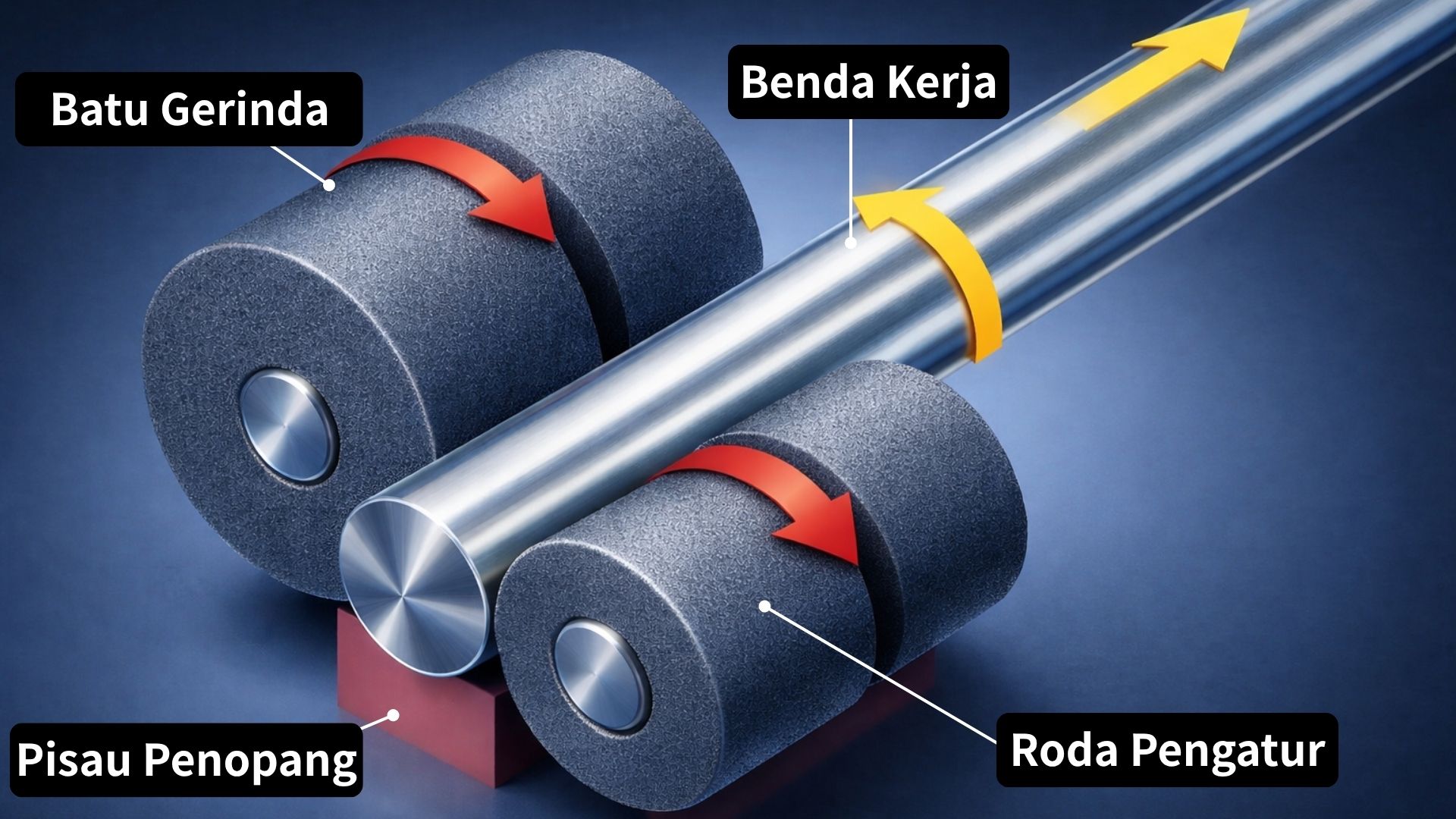

Mesin gerinda centerless adalah mesin yang menggerinda diameter luar tanpa menjepit benda kerja di antara center. Benda kerja ditempatkan di antara batu gerinda dan roda pengatur, serta disangga oleh work rest blade.
Komponen yang umum diproses adalah shaft, pin, dan roller.
Struktur penyangga tiga titik (batu gerinda, roda pengatur, dan blade) membuatnya lebih stabil terhadap lendutan dan getaran dibandingkan mesin gerinda silindris, sehingga cocok untuk komponen panjang dan produksi massal dengan diameter seragam.

Mesin honing

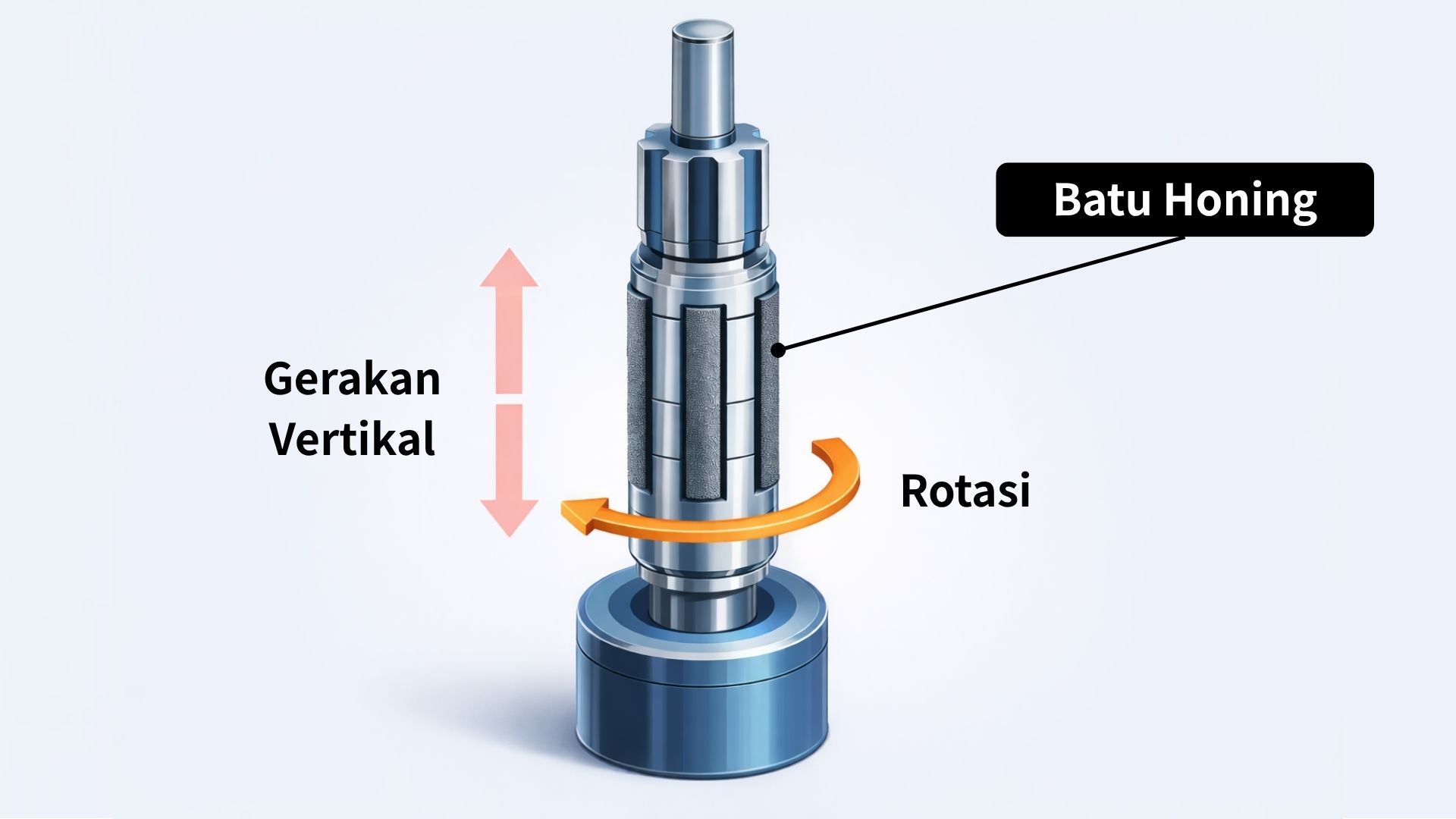

Mesin honing adalah mesin perkakas untuk finishing ultra-presisi pada diameter dalam komponen silindris. Proses dilakukan dengan menekan batu honing ke permukaan dalam sambil melakukan gerakan rotasi dan bolak-balik secara bersamaan.
Walaupun mirip dengan mesin gerinda internal, tujuan keduanya berbeda. Mesin gerinda internal berfokus pada penyelesaian dimensi, sedangkan honing tidak hanya memperbaiki dimensi tetapi juga meningkatkan kebulatan, kesilindrisan, dan performa fungsional.
Selain itu, honing mampu membentuk pola cross-hatch yang membantu mempertahankan pelumasan, yang menjadi keunggulan utamanya.
Dengan demikian, jika gerinda internal adalah proses finishing dimensi, maka honing adalah proses finishing akhir untuk menyempurnakan fungsi.

Perbedaan presisi, kekasaran permukaan, dan spesifikasi batu gerinda

Perbedaan presisi

Presisi (akurasi) menunjukkan seberapa besar penyimpangan dimensi aktual terhadap dimensi desain, di mana nilai yang lebih kecil berarti presisi lebih tinggi.
Panduan umum presisi adalah sebagai berikut:
・Gerinda umum: ±0.005～0.01 mm
・Gerinda presisi: ±0.001～0.003 mm
・Ultra-presisi: ≤1 μm
※Nilai dapat berbeda tergantung spesifikasi mesin, kondisi proses, dan lingkungan.

Meskipun jenis mesin gerinda berbeda, kebutuhan presisi juga bervariasi tergantung aplikasi. Finishing komponen umum berbeda dengan komponen presisi tinggi atau komponen fungsional.
Untuk kebutuhan presisi hingga beberapa mikron, diperlukan mesin gerinda dengan spesifikasi tinggi.

Perbedaan kekasaran permukaan

Kekasaran permukaan (surface roughness) menunjukkan seberapa halus permukaan setelah proses, biasanya dinyatakan dengan Ra (rata-rata aritmatika kekasaran). Nilai yang lebih kecil berarti permukaan lebih halus.
Perbedaan metode menghasilkan kekasaran sebagai berikut:
・Gerinda permukaan: Ra 0.4～0.8 μm (umum)
・Gerinda presisi: Ra ≤0.2
・Honing: Ra ≤0.1
Gerinda umum banyak digunakan untuk memastikan presisi dimensi, tetapi untuk kebutuhan gesekan rendah atau sealing tinggi, diperlukan proses gerinda presisi atau super finishing.

Perbedaan abrasif

Kinerja gerinda ditentukan oleh tiga elemen utama: “butiran abrasif”, “ukuran butir (grit)”, dan “bahan pengikat”. Pemilihan kombinasi yang tepat sesuai material dan kebutuhan presisi sangat penting.

Ukuran butir (grit)
Ukuran butir memengaruhi hasil akhir dan jumlah material yang dihilangkan:
・Butir kasar (#24～#60)
→ Untuk rough grinding (penghilangan material besar)
・Butir sedang (#80～#180)
→ Untuk semi finishing
・Butir halus (#240 ke atas)
→ Untuk finishing (kekasaran lebih baik)
Semakin halus butir, semakin baik kekasaran permukaan, tetapi jumlah material yang dihilangkan lebih kecil.

Ringkasan

Mesin gerinda adalah mesin perkakas penting untuk mencapai presisi dimensi dan kualitas permukaan. Terdapat berbagai jenis seperti gerinda permukaan, silindris, internal, centerless, dan honing, masing-masing dengan keunggulan tersendiri. Pemilihan mesin harus mempertimbangkan bentuk benda kerja, toleransi, kekasaran permukaan, serta volume produksi.
Untuk kebutuhan presisi tinggi, optimasi spesifikasi batu gerinda dan kondisi proses juga sangat penting. Pemilihan dan pengoperasian yang tepat akan berdampak langsung pada kualitas dan efisiensi produksi.
