Apa itu Mesin Frais? Penjelasan Kelebihan, Kekurangan, dan Jenisnya dalam Proses Pemesinan

Apa itu Mesin Frais

Mesin frais adalah mesin perkakas yang memotong benda kerja menggunakan alat potong yang berputar. Dengan memutar alat potong berkecepatan tinggi dan menggerakkan benda kerja yang dipasang di meja, proses seperti perataan permukaan, pembuatan alur, dan pembuatan langkah (step) dapat dilakukan.
Proses pemesinan umumnya dilakukan dalam tiga arah: sumbu X (kiri-kanan), Y (depan-belakang), dan Z (atas-bawah).
Dalam industri manufaktur saat ini, mesin frais NC dan CNC yang dikendalikan secara numerik menjadi standar utama. Pada mesin frais konvensional, operator mengoperasikan handle secara manual untuk pengaturan posisi dan feeding, sedangkan pada mesin NC/CNC, mesin bekerja secara otomatis berdasarkan program yang telah dimasukkan sebelumnya.
Dengan demikian, akurasi pemesinan menjadi lebih stabil dan variasi kualitas dapat diminimalkan.

Kelebihan Mesin Frais (Apa yang Bisa Dilakukan)

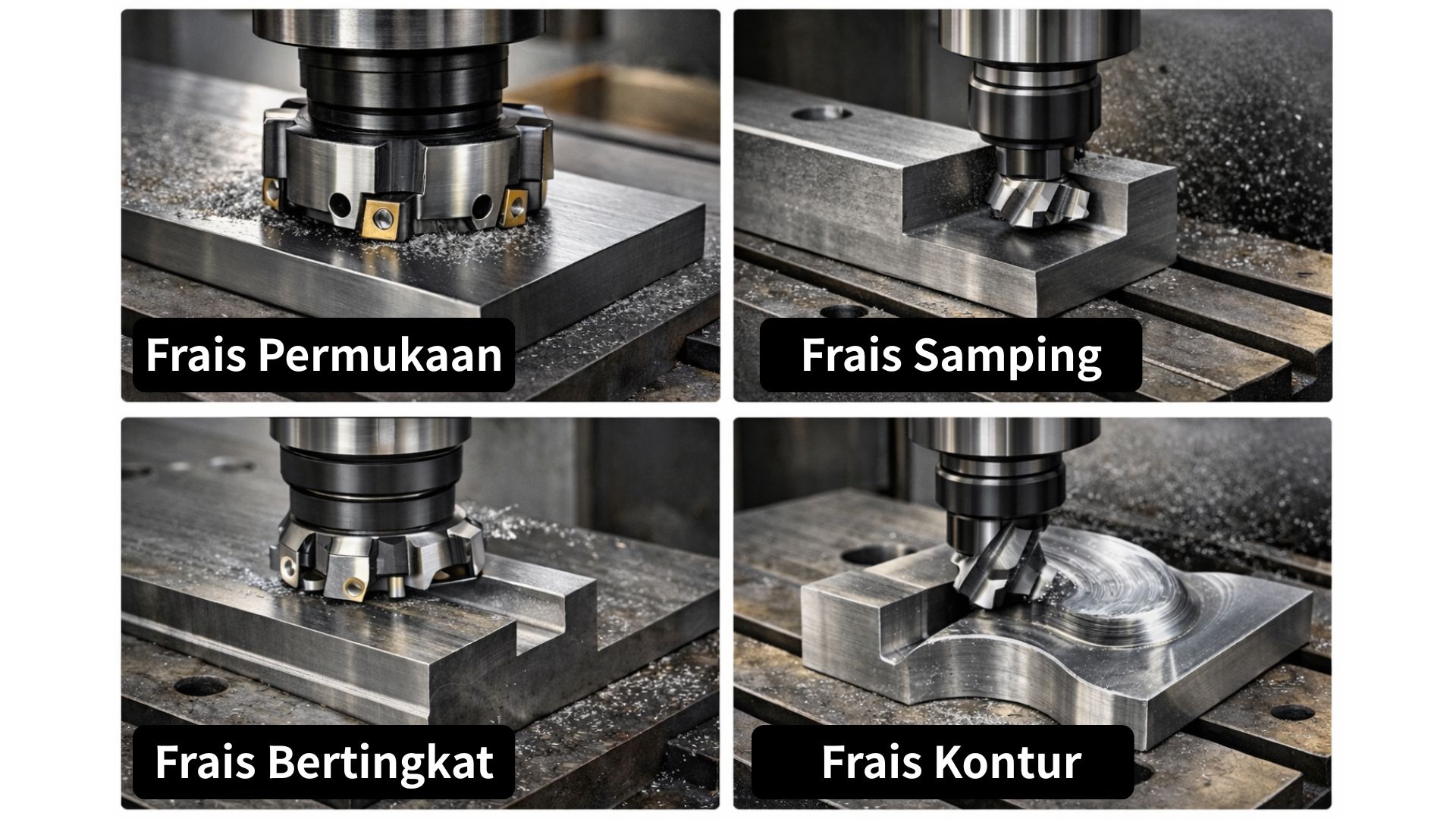

① Unggul dalam pemesinan permukaan, alur, dan step
Mesin frais memiliki struktur yang mengombinasikan alat potong berputar dan gerakan linear, sehingga mampu menghasilkan permukaan datar, sisi, dan step dengan presisi tinggi. Sangat cocok untuk komponen berbentuk balok (angular parts).

② Akurasi pemesinan yang relatif tinggi
Pada mesin konvensional, hasil tergantung keterampilan operator, tetapi pada NC/CNC, posisi dikontrol secara numerik sehingga lebih stabil. CNC khususnya unggul dalam reproduktibilitas pada produksi massal.

③ Dapat digunakan untuk berbagai material
Dapat memproses berbagai material seperti besi, aluminium, stainless steel, tembaga, dan resin. Karena merupakan proses pemotongan fisik, tidak bergantung pada konduktivitas material.

④ Dapat menangani bentuk kompleks (CNC)
Dengan kontrol jalur alat pada CNC, pemesinan bentuk permukaan lengkung dan 3D dapat dilakukan. Cocok untuk komponen cetakan dan komponen presisi tinggi.

Kekurangan Mesin Frais (Hal yang Sulit Dilakukan)

① Material sangat keras memiliki keterbatasan
Material seperti baja yang sudah dikeraskan atau carbide menyebabkan keausan alat yang tinggi, sehingga sulit untuk diproses.

② Penggantian alat membutuhkan waktu (konvensional & sebagian NC)
Pada mesin konvensional dan beberapa mesin NC, penggantian alat dilakukan secara manual oleh operator, sehingga waktu setup dapat meningkat pada proses multi-tahap.

Solusi

① Material keras → Pisahkan proses dengan mesin EDM
Pendekatan efektif adalah: “Roughing dengan frais sebelum heat treatment, finishing dengan EDM setelah heat treatment.”

② Penggantian alat memakan waktu → Gunakan Machining Center
Jika memungkinkan dari sisi biaya dan desain proses, penggunaan machining center menjadi solusi yang efisien.
Machining center dilengkapi ATC (Automatic Tool Changer), yang memungkinkan penggantian alat secara otomatis sesuai program.
Namun, dibandingkan mesin frais biasa, harganya lebih tinggi sehingga perlu mempertimbangkan anggaran.

Jenis-Jenis Mesin Frais

① Mesin Frais Vertikal

Mesin frais vertikal adalah mesin dengan spindle yang dipasang secara vertikal. Alat potong berputar dari atas ke bawah saat melakukan pemesinan.
Jenis ini merupakan salah satu yang paling umum digunakan. Karena spindle vertikal, area pemotongan mudah terlihat dari atas sehingga memudahkan setup dan pengecekan alat.
Cocok untuk pemesinan presisi dan pekerjaan yang membutuhkan visualisasi langsung, seperti pemesinan pelat dan komponen cetakan.

② Mesin Frais Horizontal

Mesin frais horizontal memiliki spindle yang dipasang secara horizontal. Alat potong berputar secara mendatar dan digunakan terutama untuk memproses sisi dan alur benda kerja.
Biasanya menggunakan arbor untuk memasang cutter.
Karena posisi spindle horizontal, chip (serpihan) mudah jatuh karena gravitasi, sehingga pembuangan chip lebih baik. Selain itu, banyak mesin memiliki struktur penopang dua sisi sehingga lebih rigid dan cocok untuk heavy cutting.
Digunakan untuk pemesinan sisi dan alur pada komponen besar.

③ Mesin Frais Universal

Mesin frais universal adalah mesin yang memiliki mekanisme meja yang dapat dimiringkan ke arah kiri dan kanan.
Biasanya berbasis mesin vertikal atau horizontal, dengan tambahan fungsi rotasi dan kemiringan meja untuk memungkinkan pemesinan dari berbagai arah.
Dengan fitur ini, dapat melakukan pemesinan lebih kompleks seperti alur miring, pemesinan sudut, dan alur heliks.

④ Mesin Frais Tipe Bed

Mesin frais tipe bed memiliki struktur di mana pergerakan meja relatif kecil, dan bagian spindle head atau kolom yang bergerak.
Struktur ini mengurangi getaran dan defleksi selama proses, sehingga memberikan kekakuan tinggi dan menjaga akurasi stabil bahkan pada pemotongan berat atau operasi jangka panjang.
Sangat cocok untuk benda kerja berat atau berukuran besar dengan kebutuhan presisi tinggi.
Selain itu, karena struktur stabil, akurasi posisi dan repeatability juga baik, sehingga cocok untuk produksi massal.
Aplikasi utama meliputi pemesinan permukaan dan sisi komponen mesin, base mold, pelat besar, serta struktur mesin industri.

⑤ Mesin Frais Tipe Gantry (Portal)

Mesin frais tipe gantry memiliki struktur rangka berbentuk portal, dengan spindle head bergerak di dalamnya.
Struktur ini memberikan kekakuan tinggi terhadap deformasi seperti bending dan twisting, sehingga cocok untuk penggunaan alat besar dan pemesinan benda kerja besar secara stabil.
Aplikasi utamanya meliputi cetakan press besar, mold resin, struktur aluminium besar untuk pesawat, komponen kapal, komponen pembangkit listrik, serta base plate mesin industri.
Mesin ini terutama digunakan untuk pemesinan benda kerja berukuran besar.

Kesimpulan

Mesin frais adalah mesin perkakas yang menggunakan alat potong berputar untuk melakukan pemesinan seperti permukaan datar, alur, dan step.
Mesin ini sangat cocok untuk komponen berbentuk balok dengan basis garis lurus, dan dengan mesin NC/CNC, dapat mencapai positioning yang stabil dan reproduktibilitas tinggi.
Selain itu, dapat digunakan untuk berbagai material seperti besi, aluminium, stainless steel, tembaga, dan resin, serta mampu memproses bentuk kompleks seperti permukaan lengkung dan 3D pada CNC.
Terdapat berbagai jenis mesin frais seperti vertikal, horizontal, universal, tipe bed, dan tipe gantry, masing-masing memiliki keunggulan berbeda tergantung strukturnya.
Memilih jenis yang tepat sesuai kebutuhan akan meningkatkan efisiensi produksi.
