Apa itu Mesin EDM? Penjelasan Lengkap tentang Prinsip, Jenis (Sinker / Wire / Hole Drilling)

Mesin EDM adalah mesin perkakas yang menghilangkan material melalui pelepasan listrik antara elektroda dan benda kerja (workpiece).
Mesin ini juga dikenal sebagai EDM (Electrical Discharge Machining).

Berbeda dengan mesin bubut atau machining center yang memotong material menggunakan alat potong, EDM menghilangkan logam sedikit demi sedikit dengan energi pelepasan listrik yang terjadi antara elektroda dan benda kerja. Mesin ini cocok untuk memproses material keras seperti baja yang telah dikeraskan dan karbida.

Selain itu, selama proses machining, benda kerja berada dalam kondisi terendam air atau cairan khusus. Banyak yang bertanya, “Mengapa proses dilakukan di dalam cairan?”

Dalam artikel ini, kami akan menjelaskan prinsip kerja, alasan penggunaan cairan, serta jenis-jenis utama EDM.

Prinsip dasar EDM

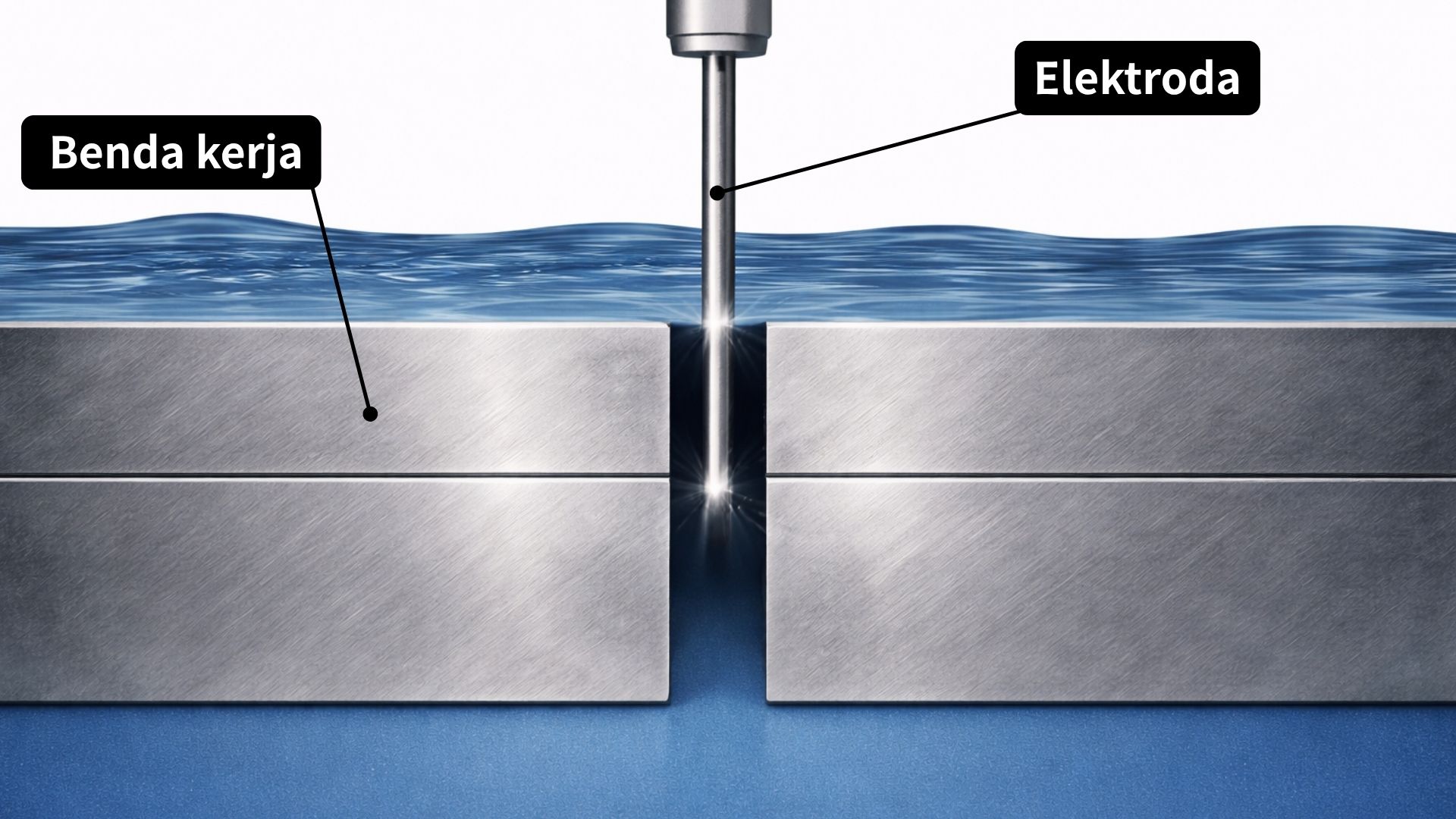

EDM adalah metode pemrosesan yang menghilangkan logam menggunakan energi panas dari percikan listrik antara elektroda dan benda kerja. Proses ini tidak menggunakan alat potong, melainkan melelehkan dan menguapkan logam dengan suhu tinggi secara instan.

Alur prosesnya adalah sebagai berikut:

1. Mendekatkan elektroda dan benda kerja hingga beberapa mikron
   Diatur pada jarak yang sangat dekat tanpa bersentuhan.

2. Memberikan tegangan listrik
   Menyiapkan aliran listrik antara elektroda dan benda kerja.

3. Terjadi pelepasan listrik (spark)
   Percikan kecil muncul.

4. Logam meleleh dan terkikis
   Panas dari percikan secara bertahap melelehkan logam.

5. Pengulangan
   Proses pengikisan kecil diulang dengan cepat untuk membentuk bentuk yang diinginkan.

Alasan penggunaan cairan

EDM dilakukan dalam kondisi di mana ruang antara elektroda dan benda kerja diisi dengan cairan seperti air atau minyak isolasi. Cairan ini memiliki peran yang sangat penting.

Pertama, cairan berfungsi untuk menstabilkan pelepasan listrik. Karena cairan bersifat tidak menghantarkan listrik, arus tidak langsung mengalir meskipun elektroda dan benda kerja didekatkan. Pelepasan hanya terjadi pada jarak tertentu, sehingga proses menjadi stabil dan presisi.

Kedua, cairan berfungsi sebagai pendingin. Suhu yang sangat tinggi terjadi saat pelepasan listrik, namun cairan menyerap panas tersebut dan mencegah kenaikan suhu berlebih pada elektroda dan benda kerja, sehingga mengurangi deformasi termal.

Kelebihan mesin EDM

Tidak dipengaruhi oleh kekerasan material

EDM ditentukan oleh kemampuan material menghantarkan listrik, bukan oleh kekerasannya.
Karena itu, material keras seperti baja yang dikeraskan dan karbida tetap dapat diproses.

Cocok untuk pekerjaan presisi tinggi

Karena tidak ada kontak langsung, tidak terjadi gaya besar seperti pada pemotongan.
Hal ini memungkinkan pemrosesan bentuk tipis, rapuh, atau mikro dengan stabil.

Burr relatif sedikit

Pada proses pemotongan, burr sering terbentuk, namun pada EDM material dihilangkan dengan cara meleleh dan menguap, sehingga burr lebih sedikit dan mengurangi pekerjaan finishing.

Keterbatasan EDM dan solusinya

Tidak dapat memproses material non-konduktif

Material seperti keramik, kaca, dan plastik tidak dapat diproses karena tidak menghantarkan listrik.

Kecepatan proses lambat

EDM menghilangkan material secara bertahap melalui banyak percikan kecil, sehingga tidak cocok untuk penghilangan material dalam jumlah besar.

Solusi

Umumnya dilakukan kombinasi dengan machining center:

• Roughing dengan pemotongan

• Finishing dengan EDM

Jenis mesin EDM

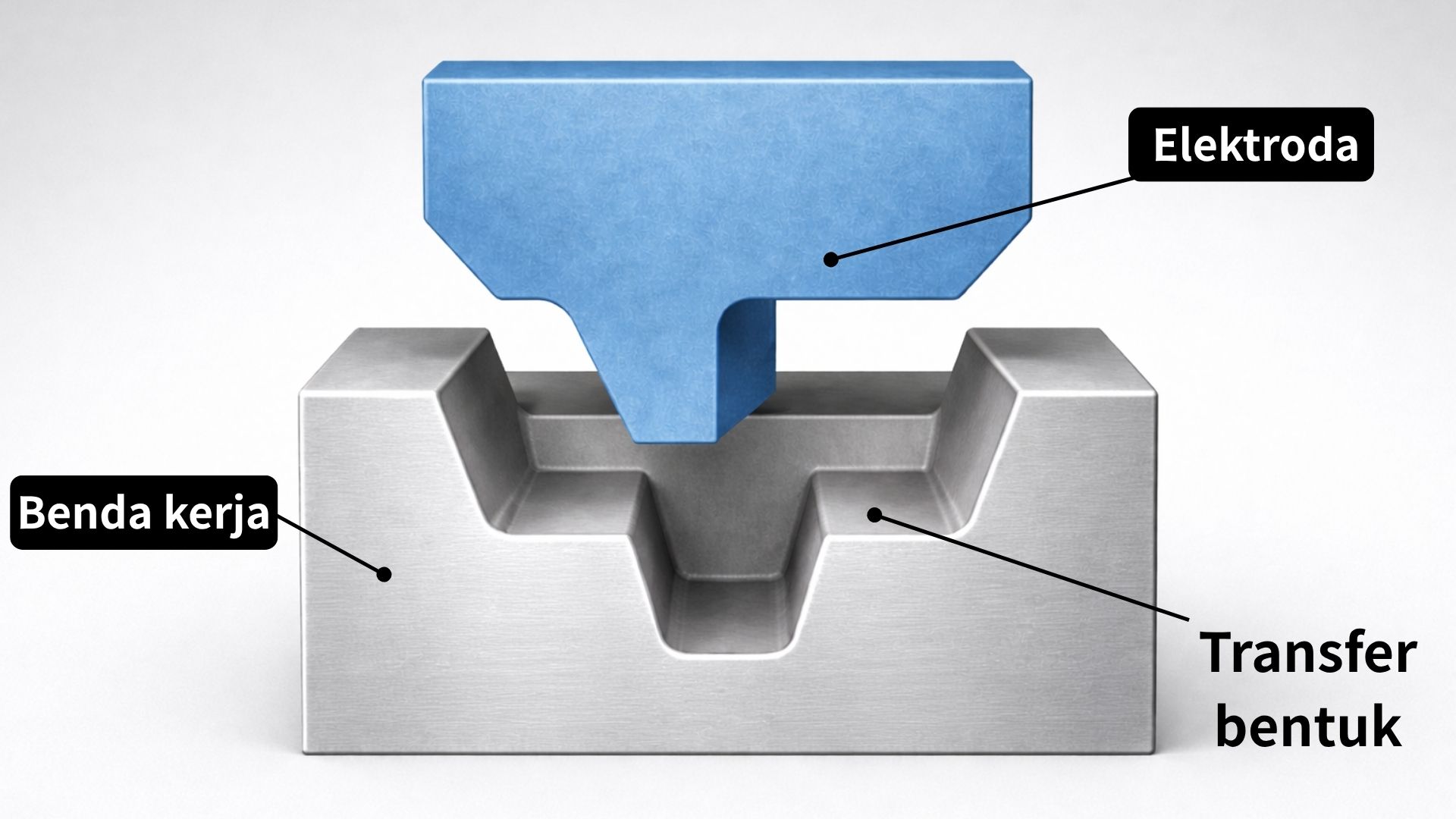

Mesin EDM tipe sinker (Die Sinking EDM)

Mesin ini mentransfer bentuk elektroda ke benda kerja. Dengan mendekatkan elektroda dan melakukan pelepasan listrik berulang, terbentuk rongga dengan bentuk yang sama seperti elektroda. Biasanya menggunakan minyak isolasi sebagai cairan.

Cocok untuk bentuk kompleks dan rib dalam, serta banyak digunakan dalam pembuatan cetakan plastik dan die casting.

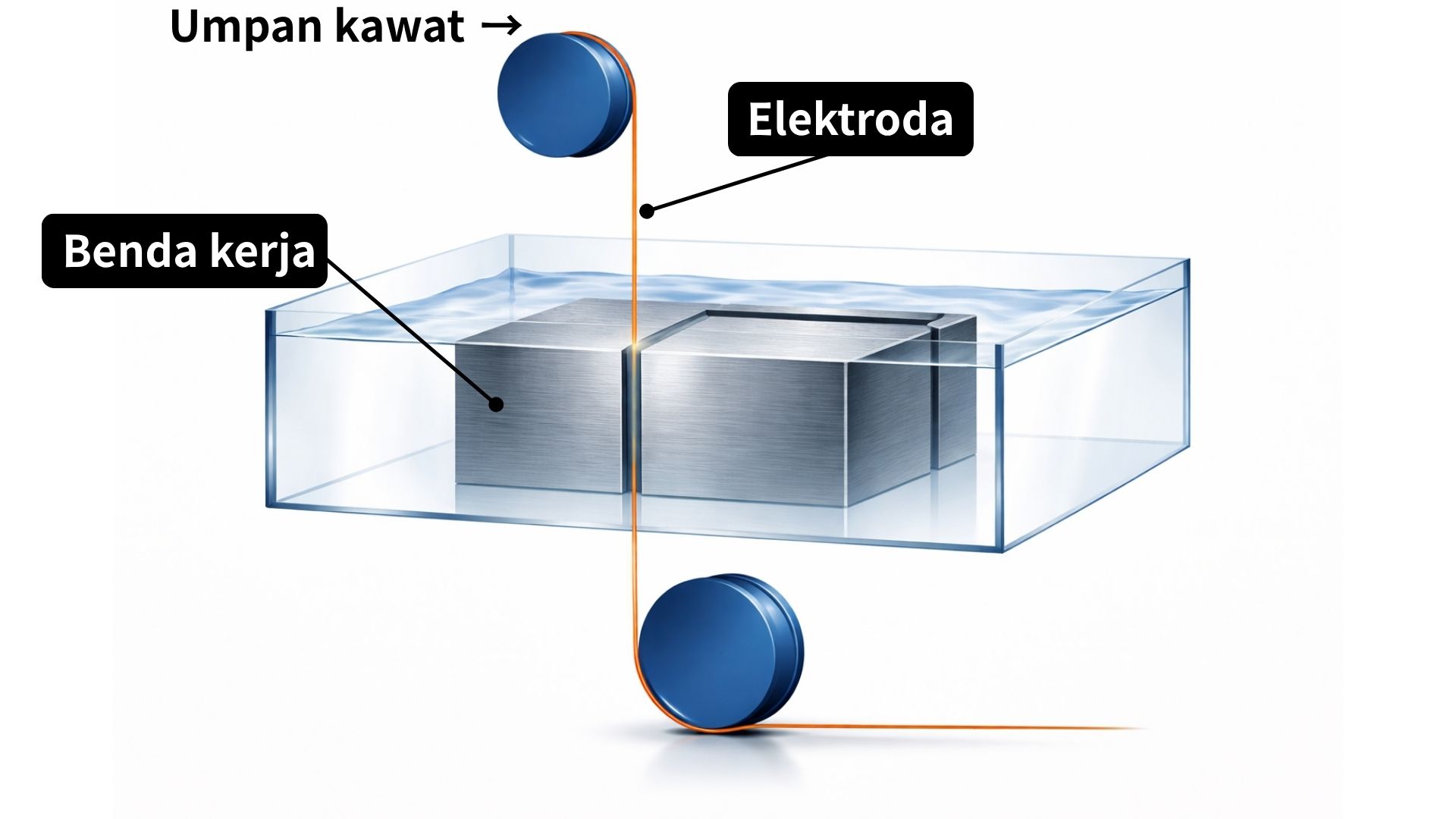

Mesin EDM wire cut (Wire EDM)

Mesin ini menggunakan kawat tipis sebagai elektroda untuk memotong benda kerja mengikuti kontur. Kawat terus digerakkan sehingga keausan elektroda tidak terlalu mempengaruhi hasil.

Menggunakan air murni sebagai cairan, dan sangat cocok untuk pemotongan presisi tinggi, baik garis lurus maupun kurva. Banyak digunakan untuk komponen presisi dan cetakan.

Mesin EDM lubang kecil (Hole Drilling EDM)

Mesin ini menggunakan elektroda berbentuk pipa untuk membuat lubang kecil dengan cepat. Cairan dipompa melalui elektroda untuk menjaga stabilitas proses.

Digunakan untuk membuat lubang awal pada wire EDM dan lubang kecil seperti nozzle bahan bakar. Cocok untuk material keras yang sulit diproses dengan bor biasa.

Kesimpulan

Mesin EDM adalah mesin perkakas yang menghilangkan logam menggunakan energi panas dari pelepasan listrik, berbeda dengan proses pemotongan. Keunggulannya adalah tidak dipengaruhi kekerasan material dan mampu memproses bentuk presisi tanpa gaya besar.

Selain itu, burr relatif sedikit dan cocok untuk finishing presisi tinggi, sehingga banyak digunakan dalam industri cetakan dan komponen presisi.

Namun, EDM memiliki keterbatasan seperti tidak dapat memproses material non-konduktif dan kecepatan yang relatif lambat. Oleh karena itu, kombinasi dengan proses pemotongan sering digunakan dalam praktik industri.
